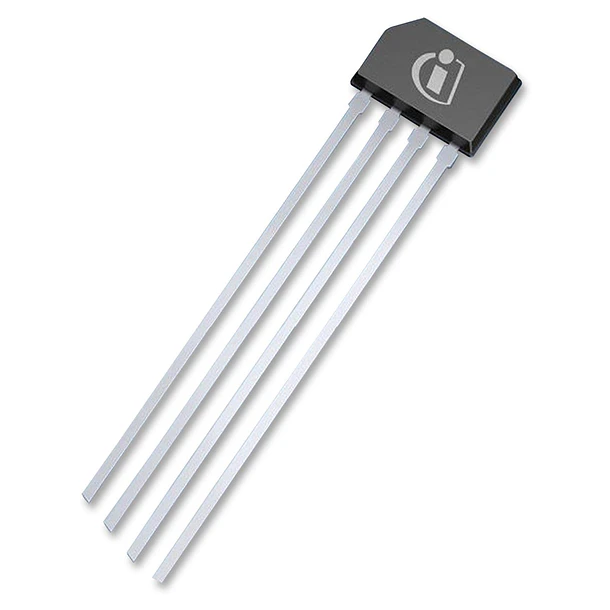

Sensor efectohall 276 4 pines AH276 / ATS276 / EG276 / YS276

Sensor de efecto Hall 276 para motores y ventiladores BLDC
El Sensor Hall 276 es un circuito integrado de efecto Hall con salida complementaria, diseñado principalmente para la conmutación electrónica de motores y ventiladores de corriente continua sin escobillas (BLDC).
Detecta cambios en el campo magnético producido por el rotor y genera señales digitales que permiten controlar la conmutación de las bobinas del motor. También puede utilizarse en aplicaciones de detección de posición, velocidad y conteo de revoluciones.
Características
* Sensor integrado de efecto Hall.
* Diseñado para motores y ventiladores BLDC.
* Alimentación: 3,5 V a 20 V DC.
* Corriente de salida: hasta 400 mA promedio.
* Salidas complementarias DO y DOB.
* Salidas tipo colector abierto.
* Protección interna contra conexión inversa de alimentación.
* Alta sensibilidad y funcionamiento con histéresis.
* Temperatura de operación: -20 °C a +85 °C.
* Encapsulado SIP de 4 pines.
Aplicaciones
* Ventiladores DC sin escobillas (BLDC).
* Motores brushless de doble bobina.
* Detección de posición.
* Medición de velocidad.
* Conteo de revoluciones.
* Sistemas de conmutación electrónica.
* Equipos electrónicos y electrodomésticos que utilicen motores BLDC.
Distribución de pines
Pin Función
1 VCC – Alimentación
2 DO – Salida
3 DOB – Salida complementaria
4 GND – Tierra
Funcionamiento
Cuando el campo magnético aplicado supera el punto de operación del sensor, la salida DO cambia a estado bajo mientras DOB cambia a estado alto. Las salidas mantienen su estado hasta que el campo magnético disminuye por debajo del punto de liberación, momento en el que ambas salidas cambian de estado.
Especificaiones técnicas
Referencia: 276 / AH276 / ATS276
Tipo: Sensor Hall con latch y salidas complementarias
Tensión de alimentación: 3,5–20 V DC
Corriente de salida: 400 mA promedio
Temperatura de operación: -20 °C a +85 °C
Encapsulado: SIP-4
Número de pines: 4
Aplicación principal: Motores y ventiladores BLDC
