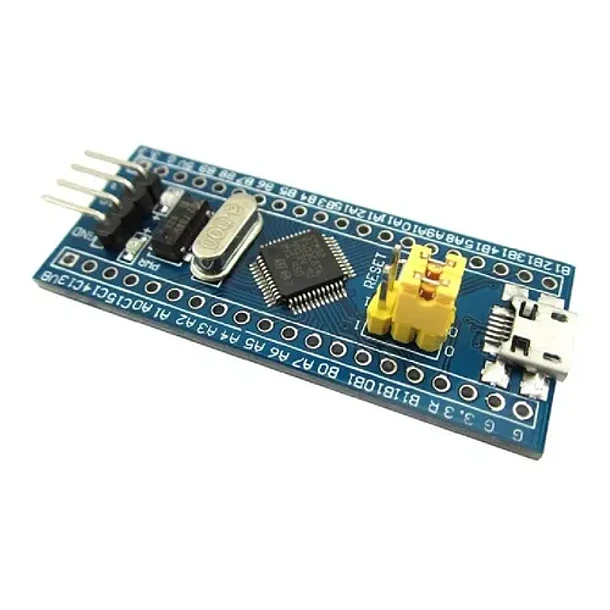

Tarjeta de desarrollo Microcontrolador STM32F103
Esta tarjeta de desarrollo de bajo costo para el microcontrolador ARM – STM32F103C8T6, es adecuado para alumnos que quieran aprender sobre el microcontrolador STM32 con núcleo ARM Coretex-M3 de 32 bits.
La familia de densidad media STM32F103xx incorpora el núcleo RISC de 32 bits ARM®Cortex®-M3 de alto rendimiento que funciona a una frecuencia de 72 MHz, memorias integradas de alta velocidad (memoria Flash de hasta 128 Kbytes y SRAM de hasta 20 Kbytes) , y una amplia gama de E / S y periféricos mejorados conectados a dos buses APB. Todos los dispositivos ofrecen dos ADC de 12 bits, tres temporizadores de 16 bits de uso general más un temporizador PWM, así como interfaces de comunicación estándar y avanzada: hasta dos I2C y SPI, tres USART, un USB y un CAN.
Esta tarjeta también es compatible con el IDE de desarrollo de Arduino mediante la instalación de unas librerias adicionales.
Especificaciones
| Fabricante | STMicroelectronics | |
|---|---|---|
| Serie | STM32 F1 | |
| Empaquetado | Bandeja | |
| Estado de la pieza | Activo | |
| Procesador de núcleo | ARM® Cortex®-M3 | |
| Tamaño de núcleo | 32-bits | |
| Velocidad | 72 MHz | |
| Conectividad | CAN, I²C, IrDA, LIN, SPI, UART/USART, USB | |
| Periféricos | DMA, control de motor por PWM, PDR, POR, PVD, PWM, sensor de temp., WDT | |
| No. de entradas/salidas | 37 | |
| Capacidad de memoria de programa | 64 KB (64 K x 8) | |
| Tipo de memoria de programa | Memoria FLASH | |
| Capacidad de EEPROM | – | |
| Capacidad de RAM | 20 K x 8 | |
| Alimentación de voltaje (Vcc/Vdd) | 2 V ~ 3.6 V | |
| Convertidores de datos | A/D 10x12b | |
| Tipo de oscilador | Interno | |
| Temperatura de operación | -40°C ~ 85°C (TA) | |
| Paquete / Caja (carcasa) | 48-LQFP |
