Plug ps2 mini Din 6 pines Macho

Descripción

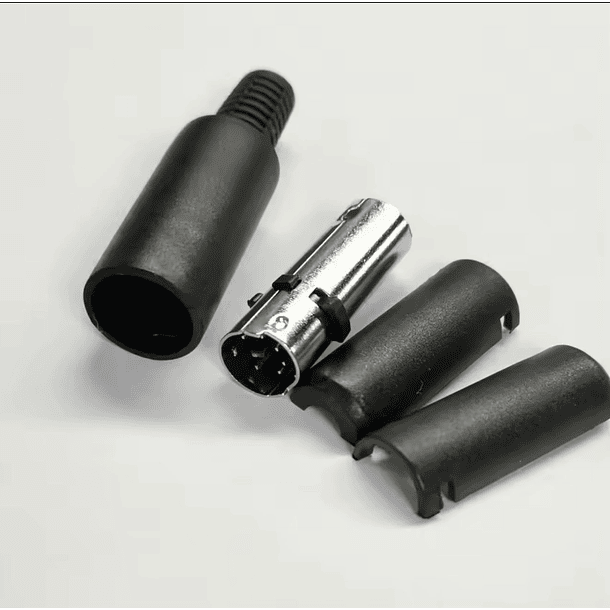

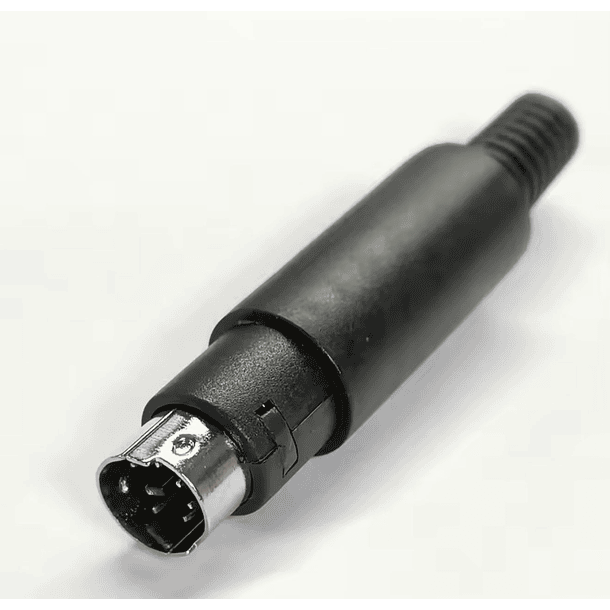

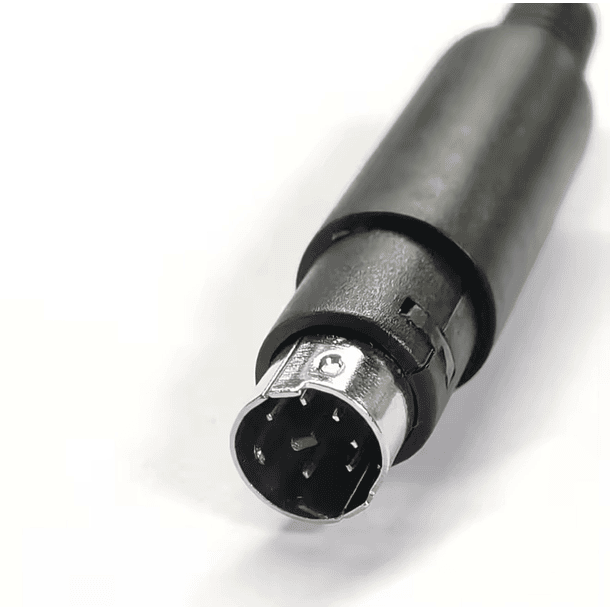

Este es un conector macho PS/2 de 6 pines, también conocido como Mini-DIN 6-pin, utilizado principalmente para teclados y ratones en computadoras. Se caracteriza por su diseño circular compacto con pines expuestos y un cuerpo plástico negro con rosca para fijación.WhatsApp-Image-2026-01-15-at-9.49.42-AM-2.jpgleadsdirect+2

Pinout Estándar

El pinout típico, visto desde el lado del conector macho, asigna funciones específicas a cada pin para comunicación serial síncrona, alimentación y tierra.leadsdirect+1

Pin	Función	Descripción
1	Data	Línea de datos bidireccional wikipedia+1
2	No conectado (NC)	Reservado o no usado
3	GND	Tierra
4	+5V	Alimentación +5 VDC digilent
5	Clock	Señal de reloj (10-30 kHz) digilent
6	No conectado (NC)	Reservado o no usado

Protocolo Comunicación

Utiliza un protocolo serial bidireccional con marcos de 11 bits (start, 8 datos LSB primero, paridad impar, stop), donde el dispositivo genera el reloj pero el host puede inhibirlo. Opera a voltajes TTL (alto >2V, bajo <0.8V) con drivers open-collector.digilent+1WhatsApp-Image-2026-01-15-at-9.49.42-AM-2.jpg

Usos Comunes

Conexión de teclados PS/2 (púrpura) y ratones (verde), aunque los puertos no siempre son intercambiables.burtonsysWhatsApp-Image-2026-01-15-at-9.49.42-AM-2.jpg
En proyectos electrónicos, como interfaces para microcontroladores o módulos Pmod.nsi-be
No es hot-pluggable y ha sido reemplazado por USB, pero persiste en sistemas legacy por su simplicidad y bajo costo

Stock: 15
