Placa expansion Esp32 c3 mini

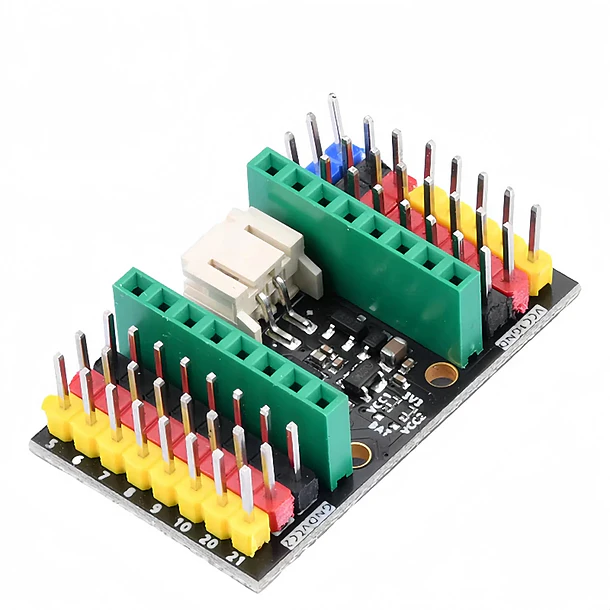

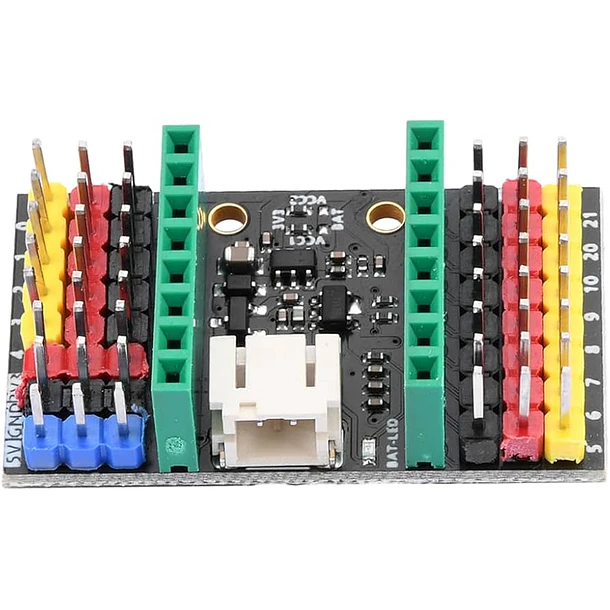

La placa de expansión SuperMini ESP32-C3 es una placa de expansión especialmente diseñada para la placa de desarrollo SuperMini ESP32-C3. Esta característica resuelve muchas de las deficiencias de la placa de desarrollo SuperMini ESP32-C3, que se puede utilizar para conectar una batería de litio externa de 3,7 V, que permite cargar la batería de litio a través de USB. La luz indicadora verde se ilumina durante la carga. Cuando se apaga la luz indicadora verde, la batería de litio está completamente cargada. La expansión conduce a todas las E/S, lo que es conveniente para que los usuarios guarden varias funciones. Varios sensores.
La placa de expansión proporciona a los usuarios una mejor solución de suministro de energía. La placa de expansión tiene dos fuentes de alimentación, la VCC1 y la VCC2.
La tensión de salida predeterminada de las VCC1 y VCC2 es de 3,3 V.
Si necesita emitir una tensión más alta, puede provocar un cortocircuito en la PCB. Por lo tanto, la tensión de salida de los VCC1 y VCC2 es la tensión de la fuente de alimentación de 3,7 V. La tensión predeterminada de fábrica es utilizar una resistencia 0R conectada a 3,3 V. Si necesita una salida de 3,7 V, retire directamente la resistencia 0R y cortocircuite las tres almohadillas con estaño. El VCC1 y el VCC2 controlan la salida de tensión respectivamente.

• Compatible with: ESP32-C3 SuperMini
• Power Input: 3.7V lithium battery (PH2.0 interface)
• Charging: USB charging support with indicator LED
• Voltage Output: VCC1 & VCC2 default 3.3V (switchable to 3.7V via solder jumper)
• Available I/O Pins: Breaks out all 10 GPIOs
• Dimensions: 37.4 x 22.5mm
