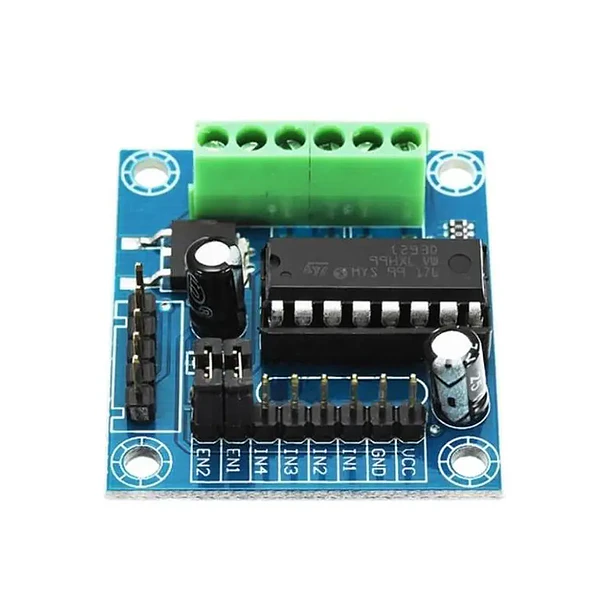

Modulo L293D 4 canales

Voltaje de entrada DC4.5-25V,

Capacidad de corriente de salida de 600 mA por canal

1.2 Una corriente de salida PEAK (no repetitiva) por canal

Habilitar facilidad

Protección contra sobretemperatura

Tensión de entrada lógica de "0" hasta 1,5 V (IMMUNIDAD DE ALTO RUIDO)

Diodos de sujeción internos

Descripción:

El dispositivo es un monolítico integrado de alto voltaje, de alta corriente de cuatro canales diseñado para aceptar DTL estándar

o niveles lógicos TTL y cargas inductivas de accionamiento (tales como solenoides de relés, motores de corriente continua y motores paso a paso) y transistores de potencia de conmutación.

Para simplificar el uso como dos puentes cada par de canales está equipado con una entrada de habilitación. Se proporciona una entrada de alimentación separada para la lógica,

permitiendo la operación a un voltaje más bajo y los diodos internos de la abrazadera se incluyen. Este dispositivo es adecuado para su uso en aplicaciones de conmutación

a frecuencias de hasta 5 kHz.

Cableado de la unidad del motor 9-24V:
